Quang Khắc Là Gì? Giải Thích Chi Tiết Công Nghệ

Quang khắc là gì? Đây là câu hỏi được nhiều người quan tâm khi tìm hiểu về công nghệ sản xuất chip bán dẫn. Quang khắc, còn được gọi là photolithography, là kỹ thuật sử dụng ánh sáng để chuyển các mẫu thiết kế mạch điện từ mặt nạ lên bề mặt tấm wafer silicon thông qua lớp chất cản quang. Công nghệ này đóng vai trò trung tâm trong việc tạo ra các linh kiện siêu nhỏ trên chip, từ bộ xử lý điện thoại đến chip AI phức tạp.

Nguồn gốc và định nghĩa của quang khắc

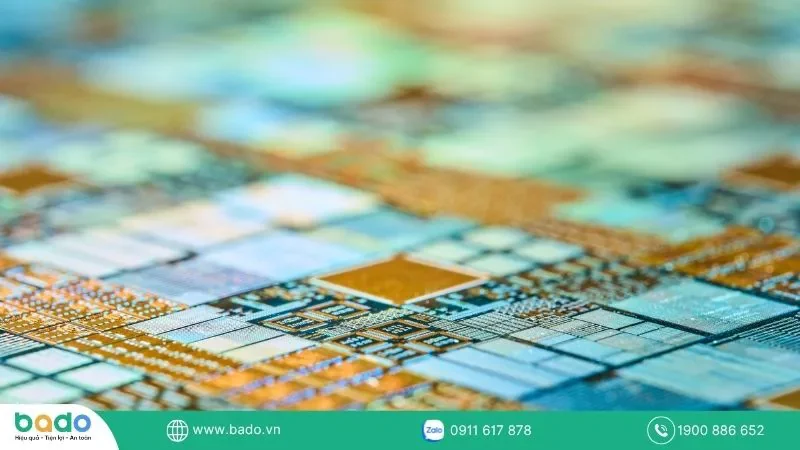

Thuật ngữ quang khắc bắt nguồn từ sự kết hợp giữa “quang” (ánh sáng) và “khắc” (tạo hình). Về bản chất, quang khắc là tập hợp các quá trình quang hóa nhằm tạo ra các phần tử có hình dạng và kích thước xác định trên bề mặt đế. Trong công nghiệp bán dẫn, kỹ thuật này cho phép “in” hàng tỷ bóng bán dẫn lên một tấm wafer chỉ vài trăm milimet đường kính.

Ban đầu, quang khắc sử dụng ánh sáng khả kiến hoặc tia cực tím gần. Theo thời gian, để tạo ra các chi tiết ngày càng nhỏ, ngành công nghiệp đã chuyển sang các bước sóng ngắn hơn. Hiện nay, quang khắc được chia thành nhiều cấp độ, trong đó quang khắc micro (microlithography) là thuật ngữ thường dùng cho các quy trình tạo chi tiết ở mức micromet và nanomet.

Một số tài liệu tiếng Việt còn dịch photolithography là quang bản thạch, nhưng cách gọi phổ biến và chính xác nhất vẫn là quang khắc. Công nghệ này không chỉ giới hạn ở bán dẫn mà còn được ứng dụng trong chế tạo MEMS, cảm biến và một số lĩnh vực vật liệu tiên tiến khác.

Nguyên lý hoạt động cơ bản của công nghệ quang khắc

Nguyên lý cốt lõi của quang khắc dựa trên tính chất nhạy sáng của chất cản quang (photoresist). Lớp chất này được phủ mỏng trên bề mặt wafer. Khi bị chiếu sáng với bước sóng phù hợp, tính chất hóa học của photoresist thay đổi. Sau đó, quá trình hiện hình sẽ loại bỏ phần bị chiếu sáng hoặc phần không bị chiếu sáng tùy theo loại photoresist dương hay âm.

Ánh sáng đi từ nguồn phát, qua hệ thống quang học và mặt nạ (photomask). Mặt nạ chứa vai trò như một “khuôn in”, chứa các vùng trong suốt và vùng chắn sáng theo đúng mẫu mạch cần tạo. Hình ảnh từ mặt nạ được chiếu xuống wafer, tạo ra mẫu tương ứng trên lớp photoresist. Sau khi hiện hình, wafer được đưa sang công đoạn khắc (etching) hoặc lắng đọng để hình thành cấu trúc thực tế của mạch.

Độ phân giải của quá trình phụ thuộc mạnh vào bước sóng ánh sáng. Bước sóng càng ngắn, chi tiết càng nhỏ có thể tạo được. Đây là lý do ngành bán dẫn liên tục phát triển các nguồn sáng từ i-line (365 nm) sang DUV (193 nm) rồi đến EUV (13,5 nm).

Quy trình quang khắc chi tiết từng bước

Quy trình quang khắc trong sản xuất chip thường gồm nhiều giai đoạn liên tiếp, được thực hiện trong môi trường phòng sạch nghiêm ngặt.

Đầu tiên là bước làm sạch wafer. Tấm silicon được xử lý để loại bỏ bụi bẩn, dầu mỡ và tạp chất bề mặt. Bất kỳ hạt bụi nào cũng có thể gây lỗi trên chip thành phẩm.

Tiếp theo, wafer được phủ lớp photoresist bằng phương pháp spin coating. Chất lỏng photoresist được nhỏ lên tấm quay nhanh, tạo thành lớp mỏng đều. Độ dày lớp phủ ảnh hưởng trực tiếp đến độ phân giải và chất lượng mẫu hình.

Sau khi phủ, wafer trải qua giai đoạn sấy mềm (soft bake) để loại bỏ dung môi còn lại trong photoresist, giúp lớp phủ ổn định hơn trước khi phơi sáng.

Bước phơi sáng (exposure) là giai đoạn quan trọng nhất. Máy quang khắc chiếu ánh sáng qua mặt nạ lên wafer. Tùy loại máy, quá trình này có thể là chiếu toàn bộ (full-field) hoặc quét từng vùng (step-and-scan). Độ chính xác căn chỉnh giữa các lớp phải đạt mức nanomet.

Sau phơi sáng, wafer được đưa vào dung dịch hiện hình (developer). Với photoresist dương, vùng bị chiếu sáng sẽ bị hòa tan; với loại âm thì ngược lại. Kết quả là mẫu hình từ mặt nạ được chuyển thành cấu trúc ba chiều trên lớp photoresist.

Tiếp theo là sấy cứng (hard bake) để tăng độ bền của photoresist còn lại, chuẩn bị cho công đoạn khắc hoặc ion implantation. Cuối cùng, lớp photoresist được loại bỏ hoàn toàn sau khi hoàn tất các bước xử lý bề mặt.

Toàn bộ quy trình được lặp lại nhiều lần vì một chip hiện đại có thể cần hàng chục lớp quang khắc khác nhau để tạo ra cấu trúc phức tạp từ bóng bán dẫn đến các lớp kim loại kết nối.

Các loại công nghệ quang khắc phổ biến hiện nay

Công nghệ quang khắc đã trải qua nhiều thế hệ. Quang khắc i-line sử dụng bước sóng 365 nm từ đèn thủy ngân, phù hợp với các tiến trình cũ hơn. Sau đó, quang khắc cực tím sâu (DUV) với bước sóng 248 nm và 193 nm trở thành chủ đạo trong nhiều năm. Máy DUV vẫn được sử dụng rộng rãi cho các tiến trình từ 28 nm trở lên và thậm chí xuống 7 nm nhờ kỹ thuật multi-patterning.

Quang khắc cực tím (EUV) đánh dấu bước nhảy vọt với bước sóng chỉ 13,5 nm. Nguồn sáng EUV được tạo ra bằng cách bắn laser vào giọt thiếc lỏng, tạo plasma phát ra ánh sáng cực ngắn. Vì ánh sáng EUV bị hấp thụ mạnh bởi không khí và hầu hết vật liệu, toàn bộ hệ thống phải hoạt động trong chân không và sử dụng gương phản xạ thay vì thấu kính truyền thống.

Hiện nay, công nghệ High-NA EUV đang được phát triển để đạt độ phân giải cao hơn nữa, hỗ trợ các tiến trình dưới 3 nm và 2 nm. ASML của Hà Lan hiện là công ty duy nhất sản xuất máy quang khắc EUV thương mại ở quy mô lớn.

Vai trò then chốt của quang khắc trong sản xuất chip bán dẫn

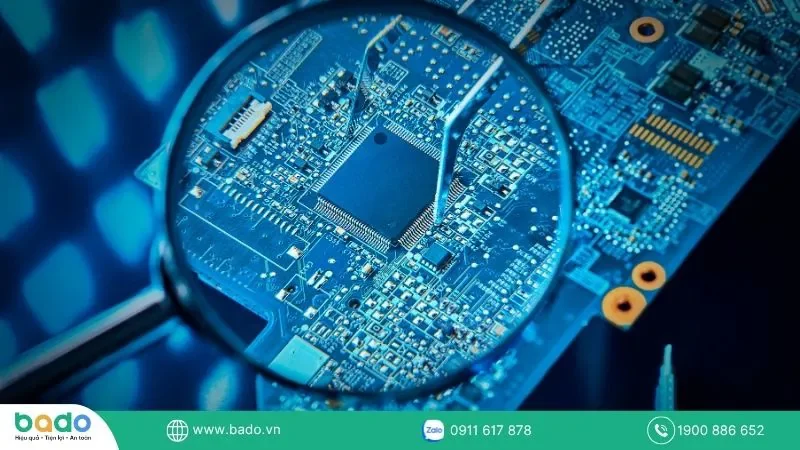

Không có quang khắc, việc thu nhỏ bóng bán dẫn theo định luật Moore gần như không thể thực hiện. Mỗi thế hệ chip mới đòi hỏi mật độ linh kiện cao hơn, nghĩa là các đường mạch phải nhỏ hơn. Quang khắc chính là công đoạn quyết định kích thước tối thiểu có thể đạt được.

Máy quang khắc thường chiếm tỷ trọng lớn trong chi phí đầu tư nhà máy sản xuất chip. Một máy EUV có giá hàng trăm triệu USD và yêu cầu hạ tầng cực kỳ phức tạp. Chính vì vậy, việc tiếp cận công nghệ quang khắc tiên tiến trở thành yếu tố chiến lược đối với các quốc gia và doanh nghiệp trong ngành bán dẫn.

Ngoài bán dẫn, quang khắc còn được ứng dụng trong chế tạo mạch in linh hoạt, cảm biến sinh học và một số thiết bị quang học. Tuy nhiên, ứng dụng lớn nhất và đòi hỏi khắt khe nhất vẫn nằm ở sản xuất vi mạch tích hợp.

Thách thức kỹ thuật và xu hướng phát triển

Một trong những thách thức lớn nhất của quang khắc là giới hạn nhiễu xạ. Khi kích thước chi tiết tiến gần bước sóng ánh sáng, hiệu ứng nhiễu xạ làm giảm độ nét của mẫu hình. Các kỹ thuật như immersion lithography (quang khắc nhúng), multi-patterning và computational lithography được phát triển để vượt qua giới hạn này.

Với EUV, thách thức nằm ở nguồn sáng công suất cao, độ bền của mặt nạ phản xạ và tốc độ xử lý wafer. Việc duy trì độ sạch tuyệt đối cũng vô cùng quan trọng vì bất kỳ hạt bụi nào cũng có thể phá hủy toàn bộ wafer.

Xu hướng hiện tại là kết hợp quang khắc với các kỹ thuật bổ trợ như directed self-assembly hoặc nanoimprint trong một số ứng dụng chuyên biệt. Đồng thời, nghiên cứu về quang khắc electron beam và ion beam vẫn tiếp tục cho các nhu cầu mẫu thử hoặc sản xuất số lượng nhỏ.

Kết luận

Quang khắc là gì nếu không phải nền tảng cốt lõi giúp nhân loại tạo ra những con chip ngày càng mạnh mẽ và nhỏ gọn? Từ nguyên lý sử dụng ánh sáng để định hình chất cản quang cho đến các hệ thống EUV phức tạp, công nghệ này đã và đang quyết định tốc độ phát triển của ngành điện tử và trí tuệ nhân tạo. Việc hiểu rõ quang khắc không chỉ giúp nắm bắt được cách chip được tạo ra mà còn cho thấy những giới hạn kỹ thuật mà ngành bán dẫn phải đối mặt khi tiến tới các nút công nghệ ngày càng nhỏ. Trong bối cảnh cạnh tranh toàn cầu về công nghệ bán dẫn, quang khắc vẫn là mắt xích then chốt không thể thay thế trong nhiều năm tới.

Câu hỏi thường gặp về quang khắc

Quang khắc khác gì so với khắc laser?

Quang khắc sử dụng ánh sáng chiếu qua mặt nạ để tạo mẫu trên toàn bộ vùng lớn cùng lúc, trong khi khắc laser thường quét từng điểm và phù hợp hơn với sản xuất số lượng nhỏ hoặc mẫu thử.

Tại sao máy quang khắc EUV lại đắt và khó sản xuất?

Vì hệ thống phải hoạt động trong chân không hoàn toàn, sử dụng gương phản xạ siêu chính xác và nguồn sáng plasma phức tạp. Chỉ có rất ít công ty trên thế giới làm chủ được công nghệ này.

Photoresist dương và âm khác nhau như thế nào?

Photoresist dương bị hòa tan ở vùng bị chiếu sáng, còn photoresist âm thì vùng bị chiếu sáng trở nên bền và không bị hòa tan trong dung dịch hiện hình.

Quang khắc có thể tạo chi tiết nhỏ đến mức nào?

Với công nghệ EUV và High-NA EUV hiện nay, ngành công nghiệp đã đạt được các tiến trình 3 nm và đang hướng tới 2 nm cùng các nút nhỏ hơn.

Ngoài bán dẫn, quang khắc còn dùng để làm gì?

Công nghệ này còn được ứng dụng trong chế tạo MEMS, cảm biến, mạch in linh hoạt và một số quy trình gia công bề mặt vật liệu tiên tiến.
